EFT (Electrical Fast Transient)/Burst Immunity Test (IEC/EN 61000-4-4) - Znanje

1. Uzrok ispitivanja otpornosti na EFT/burst (IEC/EN 61000-4-4)

Prebacivanje prijelaza (za prekidanje induktivnog opterećenja, odskakanje kontakta releja, itd.) obično ometa drugu električnu i elektroničku opremu u istom krugu. Ova vrsta smetnji je velika amplituda, kratko vrijeme porasta, visoka stopa ponavljanja i niska energija.

2. Svrha ispitivanja otpornosti na EFT/burst (IEC/EN 61000-4-4)

Uspostaviti zajedničku osnovu za procjenu performansi priključaka za napajanje električne i elektroničke opreme, priključaka za signal, kontrolu i uzemljenje kada su podvrgnuti električnim brzim prijelaznim smetnjama.

3. Ispitne razine za brzo ispitivanje električnih prijelaza

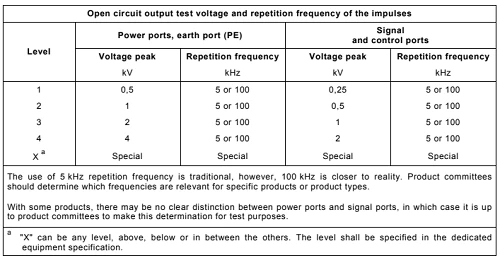

eft test level

4. Značajke EFT/burst generatora

U skladu s najnovijim standardima IEC/EN 61000-4-4 i GB/T17626.4
Zaslon dodirne ploče od 7" jednostavan za korištenje
Podržite više jezika i olakšajte korisnicima
Ugrađeni program za samotestiranje okruženja
Programabilni rad
Unaprijed programirane IEC/EN 61000-4-4 standardne razine ispitivanja
Valni oblik pulsa zadovoljava zahtjeve opterećenja od 50 ohma i 1000 ohma
Najveća frekvencija impulsa je do 1,2MHz
RS232/USB priključak, upravljanje računalom i izvješće o testiranju za ispis

5. IEC/EN 61000-4-4 EFT generator slika

EFT S4

6. Tehnički podaci IEC/EN 61000-4-4 EFT/burst generatora

Model	EFT S4
Sukladan standard	IEC/EN61000-4-4, GB/T 17626.4
Operacija	7" zaslon osjetljiv na dodir
Izlazni napon	0.2 ~5kV
Frekvencija	1kHz~1200kHz ±10%, kontinuirano podesivo
Polaritet	Pozitivno/negativno/izmjenično
Vrijeme trajanja	1~9999s, kontinuirano podesivo
Unutarnja impedancija	50Ω ±10%
Vrijeme porasta pulsa	5 ns ±30%
Širina pulsa	50ns ±30% (opterećenje od 50Ω)
Širina pulsa	35ns~150ns (1kΩ opterećenje)
Izlazni način rada	IEC, korisnički definiran, programabilan
Spojka-out	BNC, mreža za spajanje/odvajanje
Broj impulsa	1~255, kontinuirano podesiv
Faza	0~359 stupnjeva sinkroni, asinkroni, automatski
Razdoblje praska	150~9999ms, kontinuirano podesivo
Mreža spajanja/odvajanja	Ugradbeni, monofazni trovodni, 16A (Prilagođeno na zahtjev)
Napajanje	AC 220V ±10% 50/60Hz
Sobna temperatura	15 stupnjeva ~ 35 stupnjeva
Tehnički parametri mreže za spajanje i razdvajanje
napon	0~6 kV
Omjer prigušenja	<10%
Spojni kondenzator	33nF
Način spajanja	L, N, PE slobodno kombinirani
Kapacitet	AC 220V 16A

7. Shema spoja EFT generatora

EFT circuit

8. Konfiguracija EFT testa: kapacitivna spojna stezaljka (opcionalno)

Kapacitivna spojna stezaljka može spojiti EFT (brzi prijelazni proces)/burst na ispitnu liniju bez ikakvog električnog povezivanja s terminalom uređaja koji se testira, oklopom kabela ili bilo kojim drugim dijelom uređaja koji se ispituje. Koristi se zajedno s EFT/burst generatorom i koristi se za testiranje EFT/burst interferencije priključka I/O podatkovne signalne linije. Njegova glavna svrha je spajanje EFT/burst interferencije s I/O podatkovnom signalnom linijom EUT-a. Proizvod je u potpunosti usklađen sa standardom IEC/EN 61000-4-4, GB/T 17626.4.

EFT 4C
